美標(biāo)a335T91/P91高壓無(wú)縫鋼管如何與合金鋼管和不銹鋼管焊接
時(shí)間:2021-01-05 03:21:08???來(lái)源:本站 ???作者:admin??
美標(biāo)a335T91/P91高壓無(wú)縫鋼管如何與合金鋼管和不銹鋼管焊接，以及焊接材料的選用。a335T91/P91高壓無(wú)縫鋼管焊接材料的選擇首先要考慮焊材質(zhì)量。生產(chǎn)廠家和焊條、焊劑的高清潔度，可以避免污染和回火脆性。
為提高a335T91/P91高壓無(wú)縫鋼管焊接金屬的再結(jié)晶溫度并降低回火脆性的靈敏度，焊材的生產(chǎn)廠家在生產(chǎn)中往往要加入一些微量合金元素，但不同元素需要控制在一定范圍內(nèi)以獲得優(yōu)良的硬度和蠕變特性。這些元素的影響如下：
控制硅元素含量以降低沖擊硬度，硅含量最好控制在0.19%～0.26%之間。
如果錳和鎳含量高，則AC1溫度降低得到奧氏體鋼的可能性升高。錳含量一般在0.5%～0.8%之間。
鉻含量在8%～10%之間，其范圍變化沒(méi)有什么太大影響。一般正常含量在9%。
加釩元素可以提高蠕變斷裂強(qiáng)度，其含量最好控制在0.20%～0.25%。
鎳元素可以提高蠕變性能，其最好的控制范圍在0.04%～0.05%。Ni含量0.04%為最佳。
a335T91/P91高壓無(wú)縫鋼管的焊接材料及焊接工藝選擇如下：
手工電弧焊（SMAW）：
焊條CN-9Cb，預(yù)熱200～250℃，電流130A，電壓25V，焊接速度110～115mm/min。
手工氬弧焊（MGTAW）：
焊絲TGS-9Cb，直徑φ2.5mm，直流反接，保護(hù)氣Ar，流量10～12L/mm，預(yù)熱200～250℃，最大層間溫度300℃，電流130A，電壓11～14V，焊接速度45～50mm/min。
熔化極氣體保護(hù)焊（MIG）：
焊絲MGS-9Cb，直徑φ0.8mm，直流反接，保護(hù)氣Ar+CO2，流量12～14L/mm；預(yù)熱200～250℃，最大層間溫度300℃，電流90～100A，電壓22～24V，焊接速度330～390mm/min。
鎢極氬弧焊（TIG）：
焊絲TGS-9Cb或H06Cr9Mo1V。
埋弧焊（SAW）：
焊絲H06Cr9Mo1V或US-9Cb，焊劑PF-200S，直徑φ2.0mm、φ3.2mm。
具體舉例如下：φ457mm×65mmP91集箱
焊接工藝：手工氬弧焊+手工焊+埋弧焊
手工氬弧焊：焊絲H06Cr9Mo1V或TGS-9Cb，直徑φ2.0mm，直流反接，電壓11～14V，電流90～140A,250℃預(yù)熱。
手工電弧焊：焊條CM-9Cb，直徑采用φ3.2mmφ4.0mmφ5.0mm三種規(guī)格，直流反接，三層工藝：
φ3.2mm電流110～130A，電壓22～26V；
φ4.0mm電流160～190A，電壓23～27V；
φ5.0mm電流190～240A，電壓24～28V；
埋弧焊：焊絲H06Cr9Mo1V直徑φ2.0mmφ3.2mm兩種規(guī)格，對(duì)應(yīng)的電壓和電流分別為：
φ2.0mm電流240～320A，電壓28～32V；
φ3.2mm電流400～450A，電壓30～32V。
焊后進(jìn)行熱處理：750～770℃，爐冷至≤400℃，出爐空冷；
a335T91/P91高壓無(wú)縫鋼管最后測(cè)得力學(xué)性能結(jié)果見(jiàn)下表
以上各項(xiàng)指標(biāo)均符合標(biāo)準(zhǔn)要求。
a335T91/P91高壓無(wú)縫鋼管材料常用于與合金鋼或不銹鋼對(duì)接。常用的焊接方法和焊材選擇可歸納如表2所示。

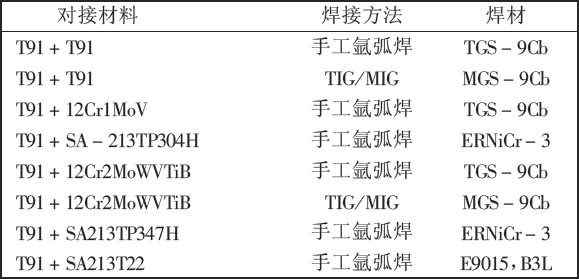

表2 SA-213T91高壓無(wú)縫鋼管對(duì)接或異種鋼對(duì)接時(shí)所采用的焊接方法和焊材選擇
?
A335P91與12Cr1MoVG異種合金鋼管道焊接及應(yīng)用???石油鋼管和地質(zhì)鋼管在生產(chǎn)時(shí)為什么要進(jìn)行管端加厚
?
